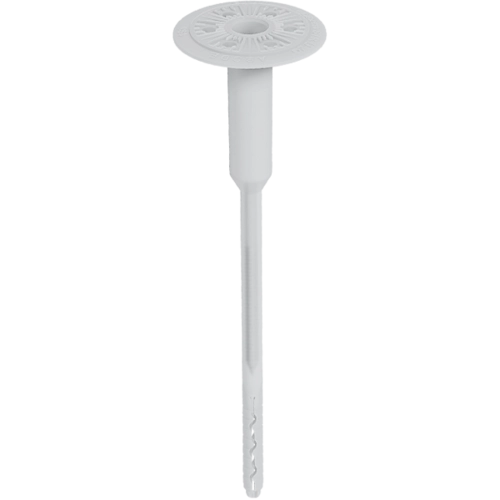

Cemix EJOT STR U 2G önsüllyesztő homlokzati dűbel, 275 mm
Cikkszám: UH-038126
Nincs készleten
Cemix EJOT STR U 2G önsüllyesztő dűbel 275 mm hosszban, előszerelt csavarral és 60 mm-es tányérral. Betonon és falazaton, 10 mm ragasztóval legfeljebb 240 mm vastag hőszigetelést rögzít, 100 db/doboz. A termék rendelhető kiszállítással Szabolcs-Szatmár-Bereg, Borsod-Abaúj-Zemplén és Hajdú-Bihar megyébe! Kérj ajánlatot értékesítőnktől!
Cemix · EJOT STR U 2G önsüllyesztő dűbel, 275 mm · UH-038126
Az EJOT STR U 2G csavaros, önsüllyesztő homlokzati dűbel hőszigetelő táblák mechanikus rögzítésére. A 275 mm-es hossz 10 mm ragasztóval betonon és falazaton legfeljebb 240 mm, pórusbetonon 200 mm vastag szigetelést rögzít, 20 mm régi vakolatos felújításnál betonon és falazaton 220 mm-t. A tányér süllyesztve, pogácsával takarva hőhídmentes, záródugóval felületre is szerelhető, a dűbel csak a szélszívást veszi fel.
Dűbelhossz
275 mm
Max. szigetelés (beton, falazat)
240 mm
Max. szigetelés (pórusbeton)
200 mm
Dűbel- és furatátmérő
8 mm
Tányérátmérő
60 mm
Kiszerelés
100 db/doboz
A termék rendelhető kiszállítással Szabolcs-Szatmár-Bereg, Borsod-Abaúj-Zemplén és Hajdú-Bihar megyébe!
Műszaki adatok
Dűbelhossz275 mm
Dűbelátmérő8 mm
Tányérátmérő60 mm
Csavar átmérője5,5 mm
Dűbeltest és tányérpolietilén (PE-HD, új alapanyag)
Csavarhorganyzott acél, előszerelt
Kiszerelés100 db/doboz
Furatátmérő8 mm
Fúrófej vágóátmérője≤ 8,45 mm
Furatmélység, süllyesztett szerelés, A–D≥ 50 mm
Furatmélység, süllyesztett szerelés, E≥ 90 mm
Furatmélység, felületi szerelés, A–D≥ 35 mm
Furatmélység, felületi szerelés, E≥ 75 mm
Lehorgonyzási mélység (hef), A–D25 mm
Ilyen mélyen dolgozik a dűbel a teherhordó falszerkezetben.
Lehorgonyzási mélység (hef), E65 mm
Minimális tengelytávolság100 mm
Minimális peremtávolság100 mm
Alapszerkezet min. vastagsága, A–D100 mm
Alapszerkezet min. vastagsága, E120 mm
Beépítési hőmérséklet0–40 °C
Kihúzási ellenállás (NRk), beton C12/15–C50/601,5 kN
Egy dűbel jellemző kihúzási teherbírása az adott falanyagban, ebből számolja a statikus a szükséges darabszámot.
Kihúzási ellenállás (NRk), tömör tégla és mészhomok tégla1,5 kN
Kihúzási ellenállás (NRk), függőlegesen lyukasztott kerámia tégla (≥ 1,2 kg/dm³, forgó fúrás)1,2 kN
Kihúzási ellenállás (NRk), pórusbeton0,75 kN
Tányér teherbírása2,08 kN
Tányérmerevség0,60 kN/mm
Pontszerű hőátbocsátás (χ), süllyesztett szerelés pogácsával0,001 W/K
Azt mutatja, mennyi hő távozik egyetlen dűbelen át. Minél kisebb az érték, annál kisebb a rögzítés hőhídhatása.
Pontszerű hőátbocsátás (χ), felületi szerelés EPS záródugóval0,002 W/K
Kompatibilitás
Beton, falazat (A–D), új építésmax. 240 mm szigetelés, 10 mm ragasztóval
Beton, falazat (A–D), felújításmax. 220 mm szigetelés, 10 mm ragasztóval és 20 mm régi vakolattal
Pórusbeton (E), új építésmax. 200 mm szigetelés
Pórusbeton (E), felújításmax. 180 mm szigetelés
Hőszigetelő táblafehér és grafitos EPS, ásványgyapot
Szerelési módsüllyesztett (STR tool 2G szerszámmal és pogácsával) vagy felületi (záródugóval)
Helyfelmérés vásárlás előtt
Rendelés előtt mérd le:
Hőszigetelés vastagsága
max. 240 mm
Betonon és falazaton, 10 mm ragasztóval a 275 mm-es hossz eddig a táblavastagságig elég.
Ragasztóréteg és régi vakolat
10 + 20 mm
Régi vakolatos falon a határ 220 mm, mert a vakolat is a dűbelhosszból vesz el.
A fal anyaga
hef 25 vagy 65 mm
Betonban és falazatban 25 mm, pórusbetonban 65 mm a lehorgonyzási mélység, ezért pórusbetonon rövidebb szigetelés jut a hosszra.
A teherhordó fal vastagsága
min. 100 mm
A–D alapanyagnál legalább 100 mm, pórusbetonnál legalább 120 mm vastag alapszerkezet kell.
Pipáld ki, ami már megvan.0 / 4
Megfelelőség és szabványok
Európai műszaki értékelésETA-04/0023
Mikor válassz másik terméket?
A szigetelés, a ragasztó és a régi vakolat együtt több, mint amit a 275 mm-es hossz lefed.→ Válassz hosszabb STR U 2G dűbelt, a kínálatban 135 és 455 mm között 20 mm-enként van hossz.
Gyakran ismételt kérdések
A dűbelhossz a szigetelésvastagság, a ragasztóréteg, a meglévő vakolat és a lehorgonyzási mélység összege. A lehorgonyzási mélység betonban és falazatban 25 mm, pórusbetonban 65 mm. A 275 mm-es STR U 2G új építésnél, 10 mm ragasztóval betonon és falazaton legfeljebb 240 mm, 20 mm régi vakolattal legfeljebb 220 mm vastag szigetelést rögzít.
Olyan csavaros, tányéros homlokzati dűbel, amelynek tányérját a telepítőszerszám a hőszigetelésbe süllyeszti, a mélyedést pedig szigetelőpogácsa takarja. Így a rögzítés hőhídmentes, a pontszerű hőátbocsátás 0,001 W/K. Az STR U 2G záródugóval felületre is szerelhető, ekkor az érték 0,002 W/K.
A szükséges darabszám az épület magasságától és a szélzónától függ, ezért statikai méretezés adja meg. A dűbel a szélszívásból adódó terhet veszi fel, a rendszer önsúlyát nem hordja. A dobozszámot a méretezett darabszámból számold, egy dobozban 100 db van.
Hőszigetelést rögzítesz 275 mm-es STR U 2G dűbellel?
Add meg a szigetelés vastagságát, a ragasztó és a régi vakolat vastagságát és a fal anyagát, értékesítőnk segít kiválasztani a megfelelő dűbelhosszt és a szükséges dobozszámot.
- anyagszükséglet6 db/m2
