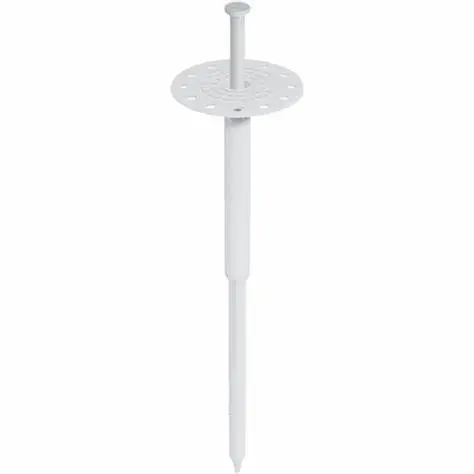

Cemix Ejot H1 Eco Műanyagszeges dűbel
Cikkszám: UH-616338
Nincs készleten
Cemix EJOT H1 eco beütőszeges dübel, 115 mm hosszú, 8 mm-es furatba, 60 mm-es tányérral, acél szeggel és poliamid beütőelemmel. Vakolt homlokzati hőszigeteléshez beton, tégla és pórusbeton falra, 100 db/doboz. A termék rendelhető kiszállítással Szabolcs-Szatmár-Bereg, Borsod-Abaúj-Zemplén és Hajdú-Bihar megyébe! Kérj ajánlatot értékesítőnktől!
Cemix · EJOT H1 eco beütőszeges dübel, 115 mm · UH-616338
A Cemix EJOT H1 eco 115 mm-es beütőszeges dübel vakolt homlokzati hőszigetelő rendszer lapjait rögzíti beton, tömör és üreges falazat, könnyűbeton és pórusbeton falon, bármilyen szigetelőanyag esetén. A szeg horganyzott acél poliamid beütőelemmel, betonban és tömör téglában 0,9 kN karakterisztikus kihúzási értékkel. Betonban és falazatban legalább 25 mm, pórusbetonban és könnyűbetonban legalább 45 mm mélyen kell lehorgonyozni.
Dübelhossz
115 mm
Furatátmérő
8 mm
Tányérátmérő
60 mm
Lehorgonyzás
≥ 25 mm, pórusbetonban ≥ 45 mm
Kiszerelés
100 db/doboz
Anyagigény
6 db/m² (tervezési érték)
A termék rendelhető kiszállítással Szabolcs-Szatmár-Bereg, Borsod-Abaúj-Zemplén és Hajdú-Bihar megyébe!
Műszaki adatok
Dübelhossz115 mm
Dübelátmérő8 mm
Fúrószár vágóátmérője≤ 8,45 mm
Tányérátmérő60 mm
Dübelhüvely és tányérPE-HD (új polietilén)
BeütőelemPA 6 GF 50 üvegszálas poliamid
Szeghorganyzott acél (≥ 5 µm horganyréteg)
Lehorgonyzási mélység, beton és falazat≥ 25 mm
Furatmélység, beton és falazat≥ 35 mm
Lehorgonyzási mélység, könnyűbeton és pórusbeton≥ 45 mm
Furatmélység, könnyűbeton és pórusbeton≥ 55 mm
Min. dübeltávolság és peremtávolság100 mm
Min. falvastagság100 mm
Beépítési hőmérséklet0 °C és +40 °C között
Vakolatlanul, UV-sugárzásnak kitévelegfeljebb 6 hét
Anyagigény6 db/m² (tervezési érték)
Kiszerelés100 db/doboz
Pontszerű hőátbocsátási tényező (χ)0,001 W/K
Megmutatja, mennyi hő távozik egyetlen dübelen keresztül. Minél kisebb, annál kisebb a dübel hőhídhatása.
Tányér teherbírása1,4 kN
Tányérmerevség0,6 kN/mm
NRk, beton C12/150,9 kN
Karakterisztikus kihúzási érték, nem megengedett teher. A dübelek számát és kiosztását szélszívásra méretezve kell meghatározni.
NRk, beton C20/25–C50/600,9 kN
NRk, tömör kerámia tégla0,9 kN
NRk, tömör mészhomoktégla0,9 kN
NRk, függőleges üregű kerámia tégla (≥ 1,2 kg/dm³)0,75 kN
NRk, függőleges üregű kerámia tégla (≥ 0,9 kg/dm³)0,6 kN
NRk, üreges mészhomoktégla0,9 kN
NRk, könnyűbeton0,9 kN
NRk, pórusbeton0,5 kN
Tervezett élettartamlegalább 25 év
Kompatibilitás
Alapfelületbeton, tömör falazat, üreges falazat, könnyűbeton, pórusbeton
Szigetelőanyagminden szigetelőanyag-típus vakolt homlokzati hőszigetelő rendszerben
Furat8 mm, fúrószár vágóátmérője ≤ 8,45 mm
Fúrás módjabeton és tömör falazat ütvefúrással, üreges tégla, üreges mészhomoktégla és pórusbeton ütés nélkül
Lehorgonyzásbeton és falazat ≥ 25 mm, könnyűbeton és pórusbeton ≥ 45 mm
Kiegészítő tányérSBL 140 plus és VT 90 dübeltányér
Megfelelőség és szabványok
Európai műszaki értékelésETA-11/0192
Értékelési dokumentumEAD 330196-01-0604
Teljesítmény-állandóság2+ rendszer
TeljesítménynyilatkozatNr. 012/11-0192/2015/03
Tipikus hibák, amiket érdemes elkerülni
Ütvefúrás üreges falazatban
Üreges téglában, üreges mészhomoktéglában és pórusbetonban a furatot ütés nélküli, forgó fúrással készítsd, betonban és tömör falazatban ütvefúrással.
Kitisztítatlan furat
A furatot beépítés előtt háromszor tisztítsd ki, és úgy üsd be a dübelt, hogy a tányér alja a szigeteléssel egy síkba kerüljön.
Sokáig vakolatlan felület
A beépített dübel vakolatlanul, UV-sugárzásnak kitéve legfeljebb 6 hétig maradhat, ezen belül készüljön el a vakolás.
Gyakran ismételt kérdések
A dübelhossz a szigetelés vastagságából, a ragasztó- és a régi vakolatréteg vastagságából és a lehorgonyzási mélységből adódik össze. A 115 mm-es EJOT H1 eco betonban és falazatban legalább 25 mm, könnyűbetonban és pórusbetonban legalább 45 mm mélyen horgonyoz. A pontos hosszválasztáshoz keresd az értékesítőinket.
Tervezési értékként 6 db/m² számolható, egy doboz 100 darabot tartalmaz. A tényleges darabszámot és a kiosztást a homlokzatra ható szélszívás alapján kell méretezni, mert a dübel a szélszívást veszi fel.
Homlokzatot szigetelsz 115 mm-es EJOT H1 eco dübellel?
Add meg a szigetelés vastagságát és a fal anyagát, és értékesítőnk segít kiválasztani a megfelelő dübelhosszt és darabszámot.
